采用PMW方式的CN3722芯片具备MPPT太阳能自动捕捉功率吗

上架时间:2024-10-28
浏览次数:26
产品类型:
产品颜色:
产品价格:¥
产品详情

采用PMW方式的CN3722芯片具备MPPT太阳能自动捕捉功率吗?经过我仔细分析芯片电路后确定CN3722只有在放弃恒流方式的情况下,MPPT功能是能够实现的。

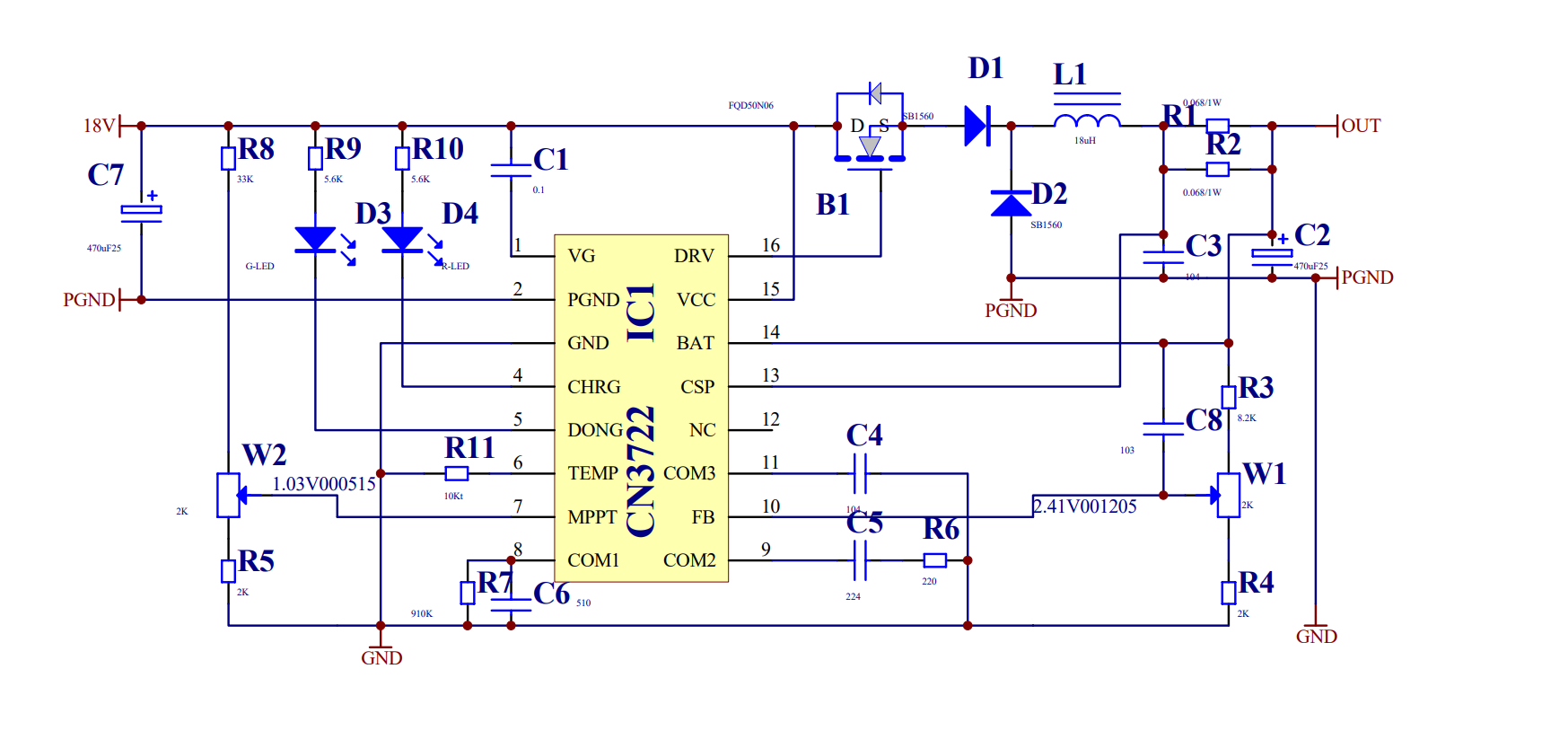

在设计的电路图中将R1,R2的取样电流设置成5.6A后,在电路正常工作时只要充电电流不超过5A,就能实现MPPT功能。调整W1使输出电压等于你需要的锂电池单个电压等于4.2V乘几个电池的积电压,注意这个电压不能超过0.05V。这使锂电池在均衡电流时显得更加重要。在电路中W2是调整MPPT电压的和最佳捕捉最大功率设置,在CN3722应用电路中太阳能板电压输入只能是18V,空载电压22V。MPPT电压设置成17.8V时输出功率最大。

点这里观看元件参数设置

注意,部分内容在不定期修改


上一篇:太阳能板18伏输入MPPT充电控制电路设计和原理

下一篇:采用PMW方式的MPPT太阳能板升压充电电路CN3306
